Balkon richtig vermessen

Goldene RegelJe mehr Maße, desto besser.

Die folgenden Seiten zeigen eine Anleitung zum Vermessen Ihres Balkons. Auf Basis der möglichen Halterungen für Ihr individuelles Balkonkraftwerk haben wir verschiedene Anleitungen für drei Balkontypen gestaltet:

Betonbalkone
Gitterbalkone
Balkone mit lückenloser Reling

Bitte beachten Sie, dass jeder Balkon unterschiedlich ist und von den Beispielen in der Anleitung abweichen kann. Falls Sie an Ihrem Balkon weiter Maße für wichtig erachten, beschreiben Sie diese bitte und teilen Sie uns ebenfalls mit. Falls Ihr Balkon eine Mischform zwischen den beschriebenen Typen ist, geben Sie zur Not beide Maße an. Je mehr Angaben wir haben, desto leichter fällt es uns die Abmessung Ihres Balkons zu verstehen und Ihnen ein möglichst präzises Angebot machen zu können.

Positive Beispiele für Zeichnungen und Skizzen ansehen →

Betonbalkon#

Wir benötigen folgende Maße des Balkons:

Grundmaße: Breite A2, Tiefe A4
Position der Abflussrohre: A1, A3

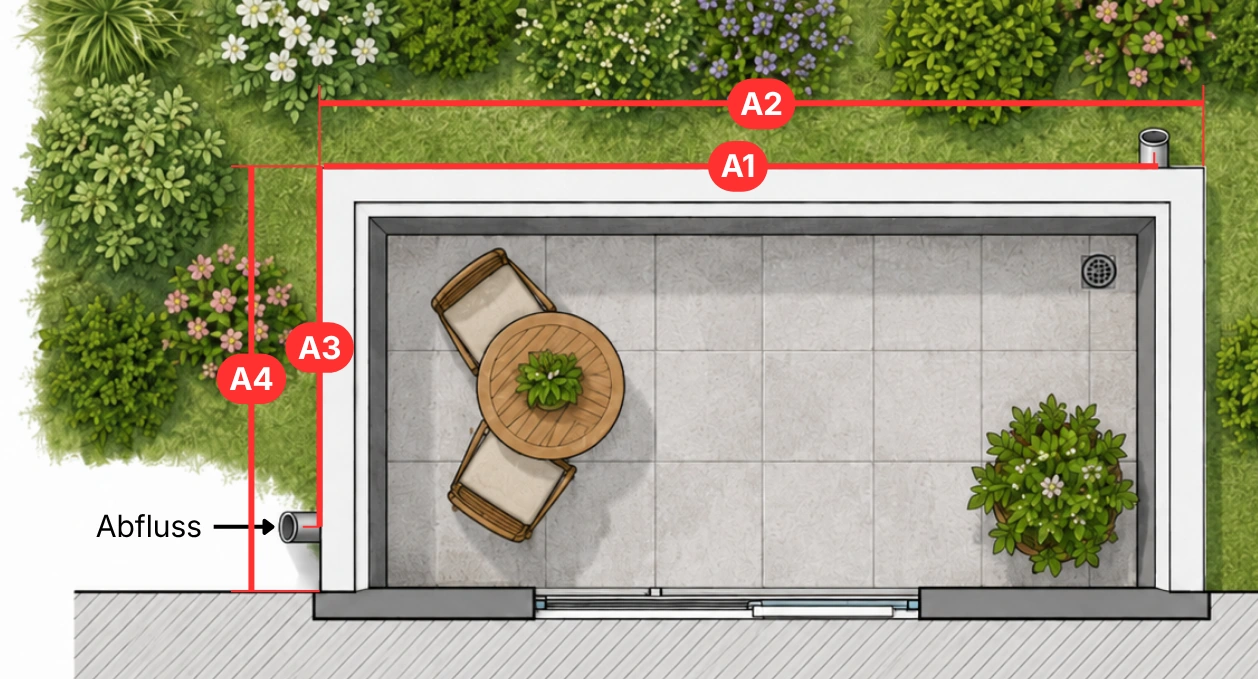

Betonbalkon – Maße Draufsicht (A1, A2, A3, A4)

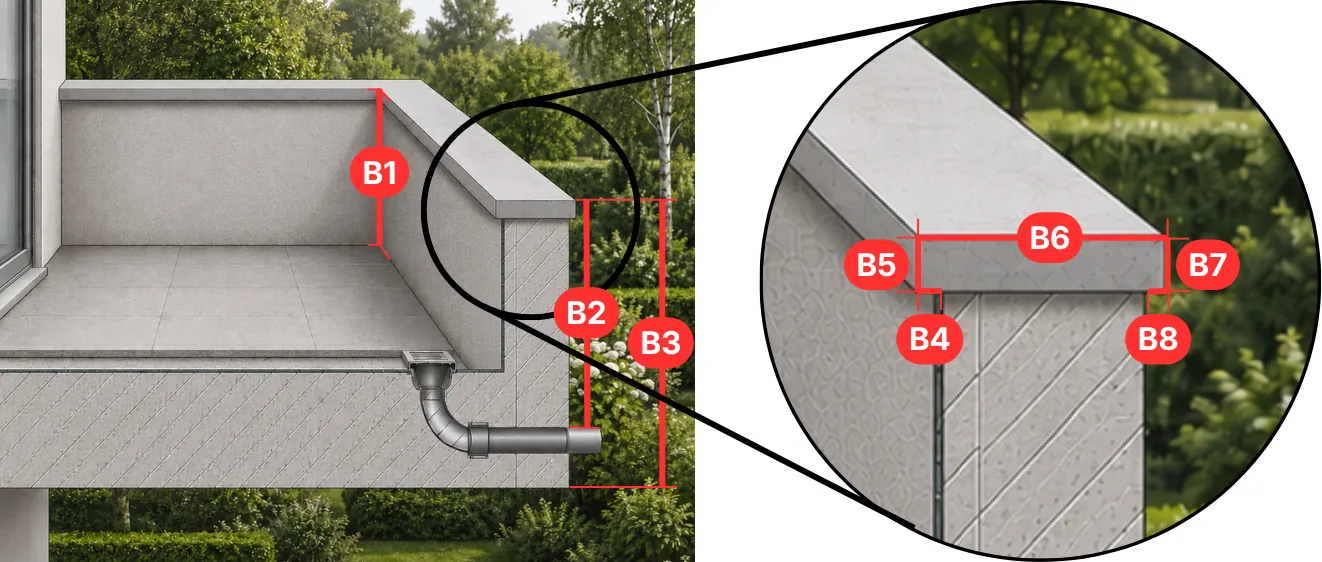

Höhe der Balkonreling vom Balkonboden B1
Höhe der Balkonreling über dem Abflussrohr B2
Gesamthöhe der Balkonfront B3
Konturmaße des Handlaufs B4–B8

Gitterbalkon#

Wir benötigen folgende Maße des Balkons:

Grundmaße: Breite A2, Tiefe A4
Position der Abflussrohre: A1, A3

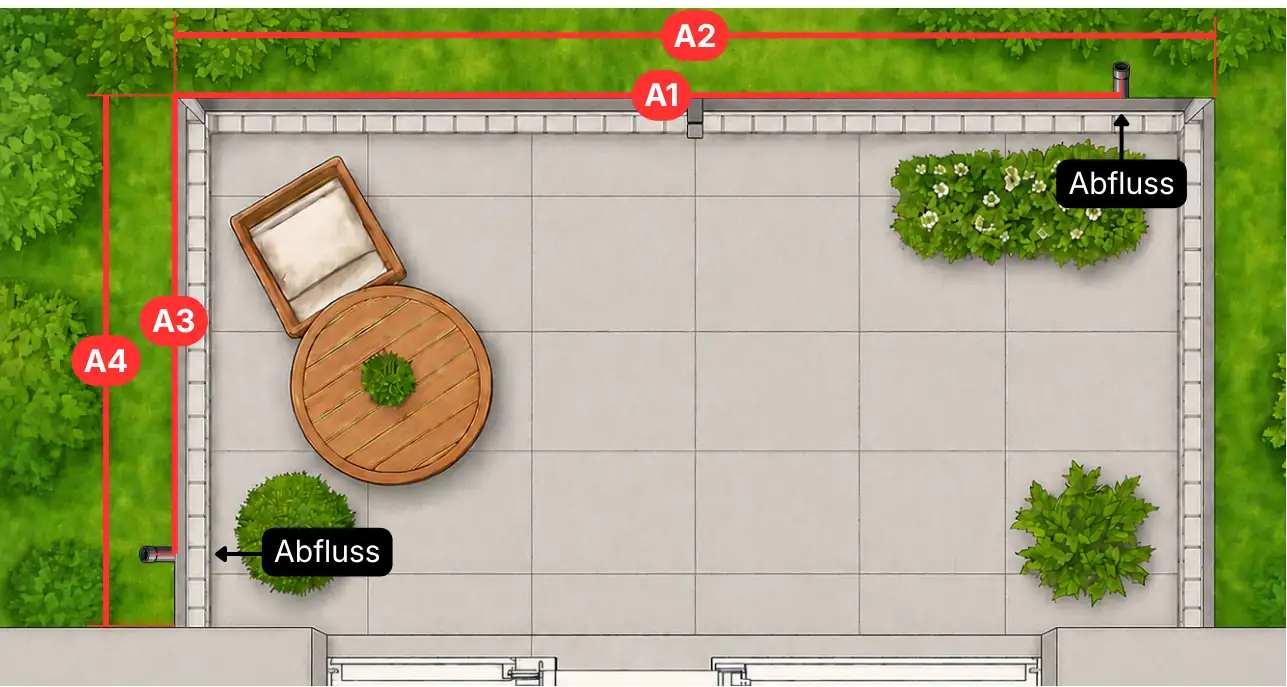

Gitterbalkon – Maße Draufsicht (A1, A2, A3, A4)

Höhe des Balkongeländers vom Boden B1
Höhe des Balkongeländers über dem Abflussrohr B2
Gesamthöhe der Balkonfront B3
Gittermaße des Geländers B4–B6
(Versatz des Handlaufs zur Geländeraußenkante B7)
Durchmesser des Handlaufs D1

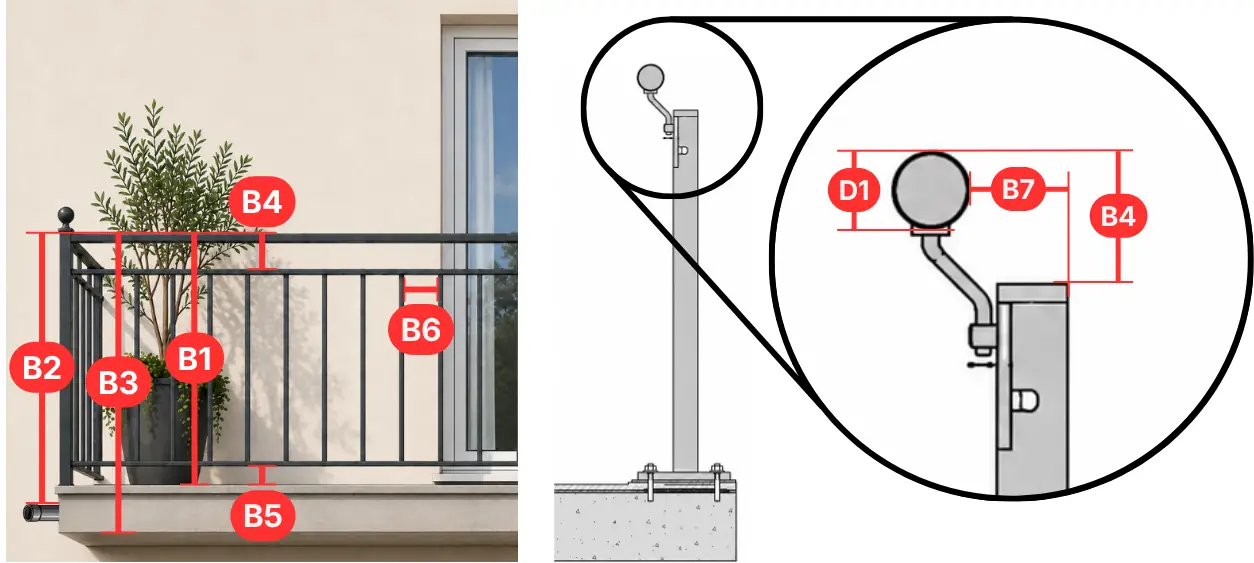

Gitterbalkon – Maße Querschnitt mit rundem Handlauf (B1–B7, D1)

Hinweis: Dies ist eine beispielhafte Darstellung, Ihr Balkon unterscheidet sich evtl. etwas davon. Sie können uns auch gerne eine eigene Skizze zusenden.

Balkon mit lückenloser Verkleidung#

Wir benötigen folgende Maße des Balkons:

Grundmaße: Breite A2, Tiefe A4
Position der Abflussrohre: A1, A3

Balkon mit lückenloser Verkleidung – Maße Draufsicht (A1, A2, A3, A4)

Höhe des Balkongeländers vom Boden B1
Höhe des Balkongeländers über dem Abflussrohr B2
Gesamthöhe der Balkonfront B3
Spaltmaße des Geländers B4, B5
(Versatz des Handlaufs zur Geländeraußenkante B7)
Querschnittsmaße des Geländers B6, H1, H2

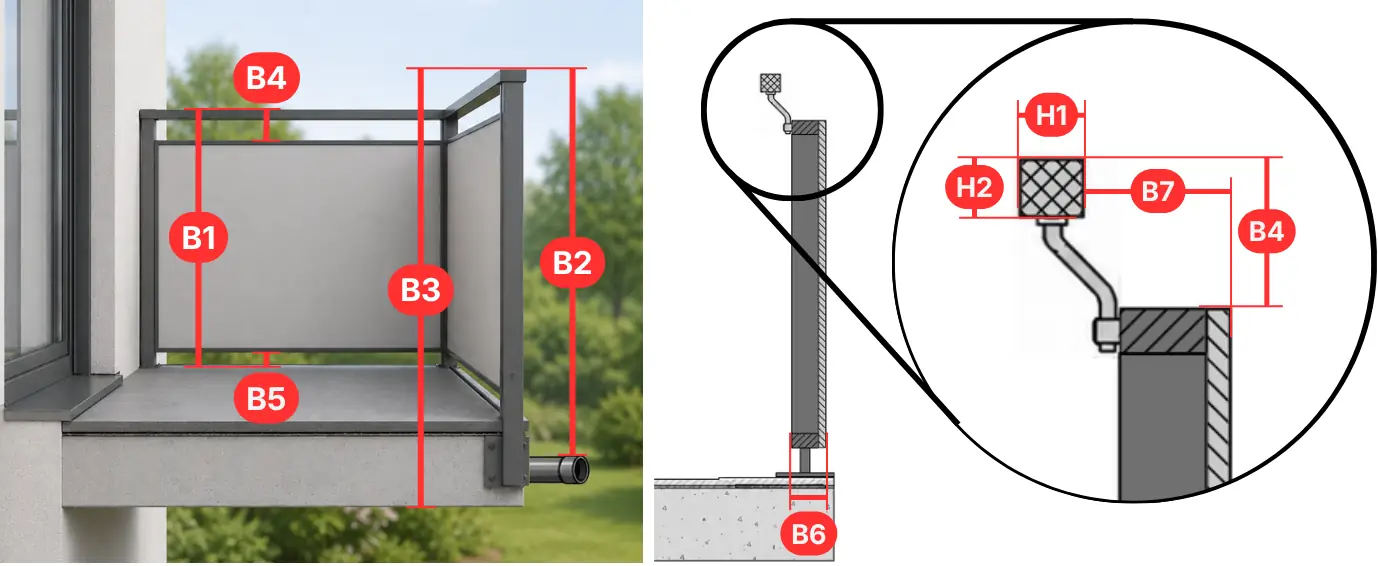

Balkon mit lückenloser Verkleidung – Maße Querschnitt (B1–B7, H1, H2)

Hinweis: Dies ist eine beispielhafte Darstellung, Ihr Balkon unterscheidet sich evtl. etwas davon. Sie können uns auch gerne eine eigene Skizze zusenden.

Holzbalkon#

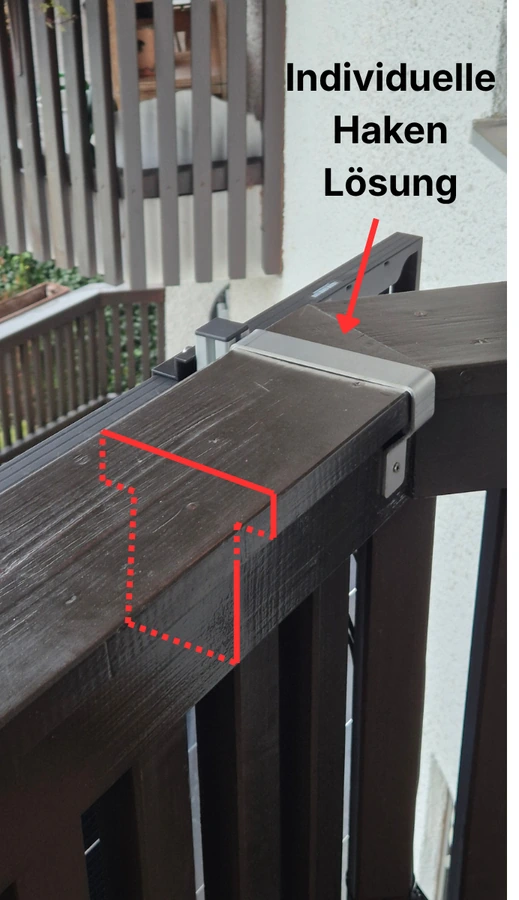

Auf dem Bild sind nummerierte Maßangaben wie A1 oder C2 markiert. So können Sie uns in der E-Mail gezielt die richtigen Bereiche referenzieren.

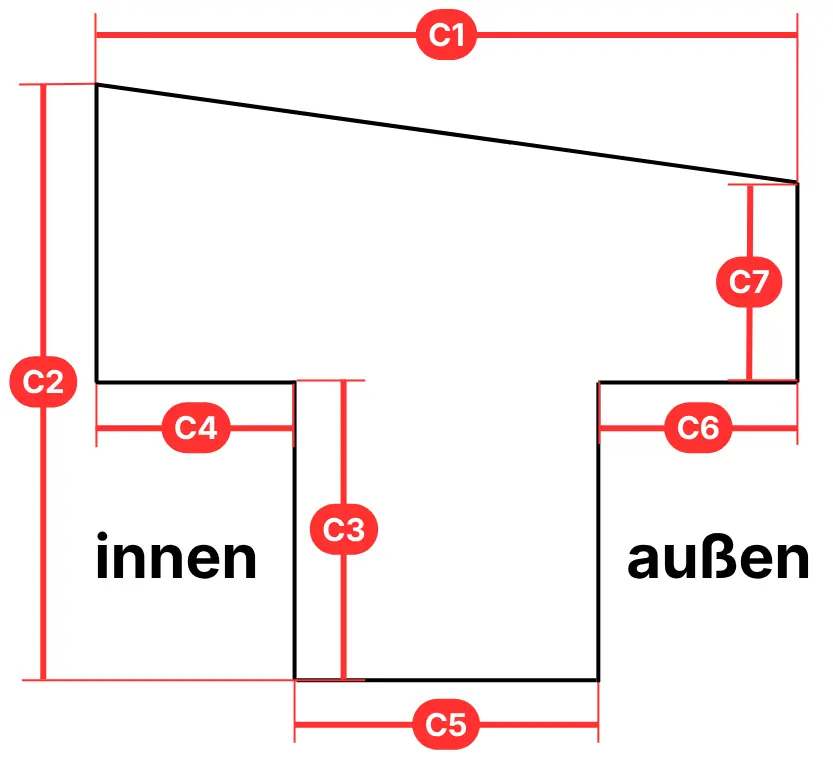

Holzbalkon – Maße Querschnitt, schräger Handlauf (A1, C2 etc.)

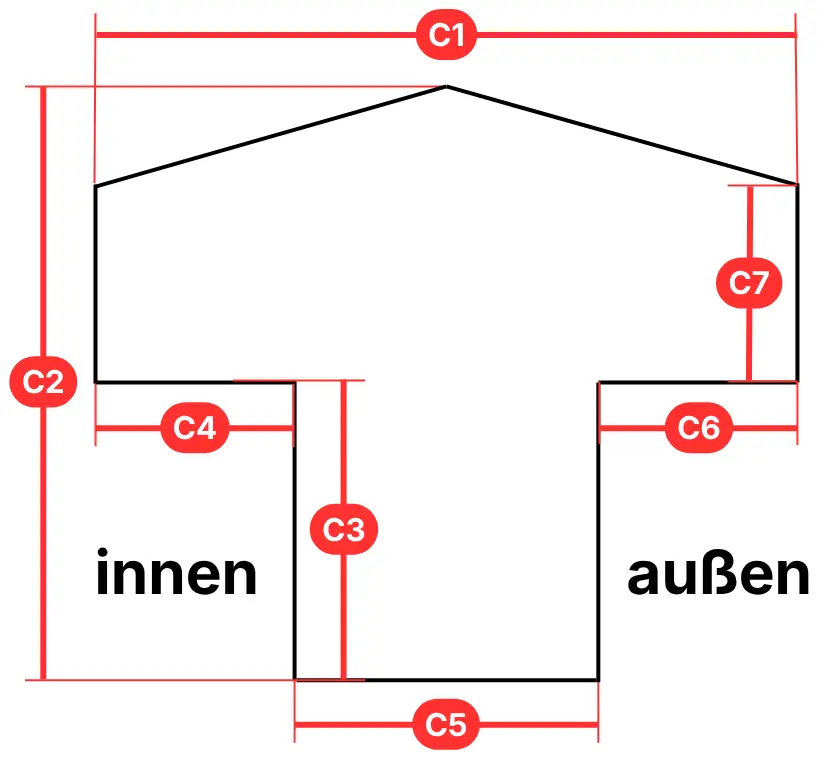

Holzbalkon – Maße Querschnitt, winkliger Handlauf (A1, C2 etc.)

Holzbalkon – Maße Querschnitt, flacher Handlauf (A1, C2 etc.)
